12G-SDI FMC卡(已停产)
12G-SDI、6G-SDI、3G-SDI、HD-SDI、SD-SDI多速率扩展SDI接口的FMC子卡
12G-SDI FMC卡是可扩展到SDI接口的子卡，具有4个通道的多速率(SD-SDI/HD-SDI/3G-SDI/6G-SDI/12G-SDI)。通过合并，这些扩展是可能的英特尔®Arria®10 GX FPGA开发工具包以及其他兼容FPGA FMC标准的FPGA板。
- 四自由度SDI输入/输出，同步参考输入
- 直角型BNC连接器用于输入/输出和同步参考输入
- FPGA收发器的外部参考时钟可以通过SMP连接器提供
注意:英特尔®Arria®10 GX FPGA开发套件可单独购买。
规范
| 电力供应 | 3.3 v, 1.8 v (vadj)， 12 v |
| 外形尺寸 | 69.0毫米x154.5毫米 |
| PCB材料/层数 | FR-4/6层 |
| SDI接口 | 输入x4/输出x4/参考输入x1 |
| I2C连接器 | I2C连接器引脚用于外部PC控制 |
| SMP连接器 | FPGA内部收发器x1时钟差分输入 Samtec的SMP-PS-P-GF-ST-TH2 |
| FMC连接器 | Samtec asp - 134488 - 01 |
| BNC连接器(直角型) | Hirose电气BLR-PC-12G |
| BNC连接器(直型) | -BPR-PC-12G Hirose电气的BNC (75) |
| 12个/ Reclocker g-sdi电缆驱动程序 | 德州仪器LMH1218 |
| 12 g-sdi电缆均衡器/ Reclocker | 德州仪器LMH1219 |
| 视频时钟发生器 | 德州仪器LMH1983 |
| 超低抖动时钟发生器 | 德州仪器LMK03328 |
| SD/HD视频同步分离器 | 德州仪器LMH1981 |
框图

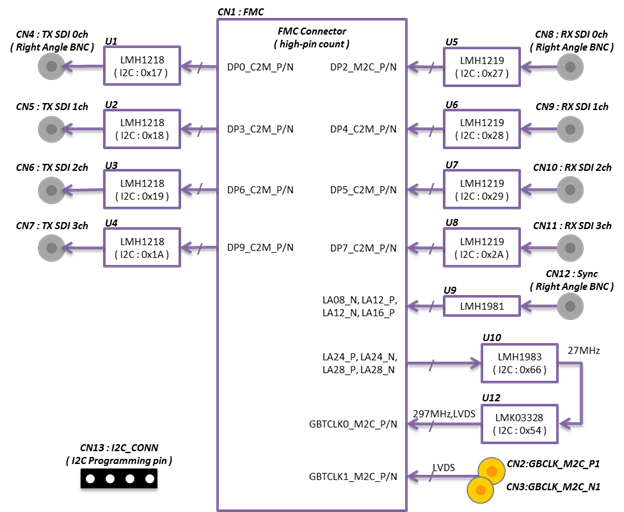

框图
参考设计

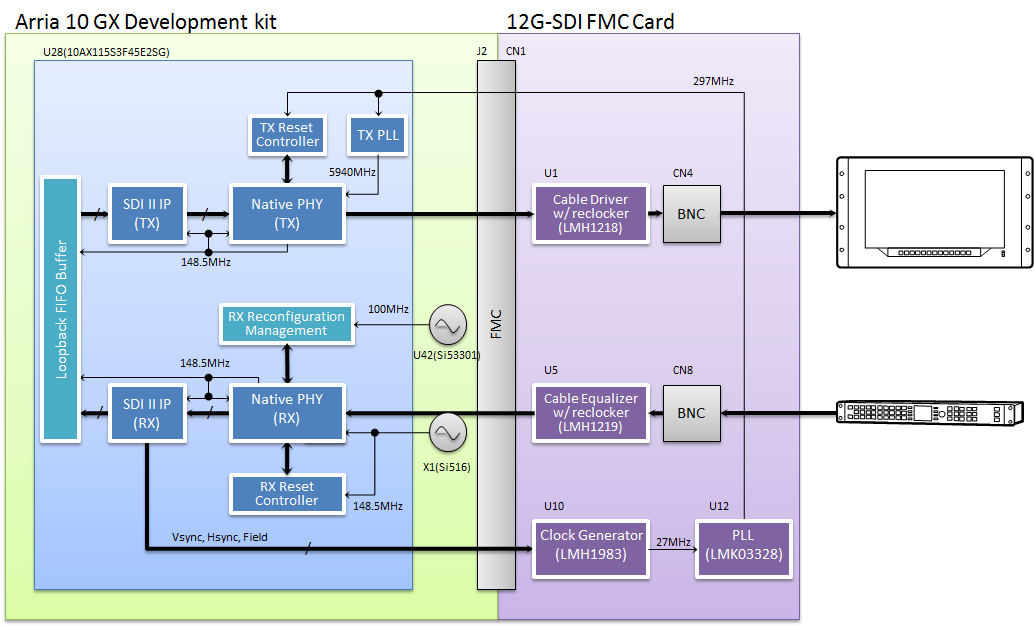

参考设计(硬件设计配置)
订购信息
| 产品名称 | 12 g-sdi融合卡 |
| 零件号 | 12 gsdifmccd |
装箱单
| 12 g-sdi融合卡 | 1个人电脑。 |
|---|---|
| 六角垫片(螺钉直径M2.6，长度37mm) | 4个人电脑。 |
| 六角垫片(螺钉直径M2.6，长度10mm) | 2 pc。 |
| 盘头螺钉(螺钉直径M2.6，长度6mm) | 6个人电脑。 |
| 跳线帽(间距2.54 mm) | 2 pc。 |
| 装箱单/预防措施(日语) | 1 sht。 |
| 装箱单/预防措施(英语) | 1 sht。 |
