12G-SDI FMC卡R.

12G-SDI FMC卡R是一个子卡,可以扩展到8个HD / 3G / 6G / 12G多速率SDI接口的通道。
每个SDI通道都可以配置为输入或输出。
它具有一个用于外部同步参考输入的BNC连接器,以及用于外部收发器参考时钟输入的一对SMA连接器。
此卡的已验证的FPGA板是英特尔®arria.®10 GX FPGA开发套件。

12G-SDI FMC卡R的顶视图

特征

项目

规格和部件号
产品名称/部件号 12G-SDI FMC卡R / 12GSDIFMCCDR
来自FMC职业的电源 3.3V,1.8V(VADJ),12V
方面 222.5mm x 69.0mm
SDI接口 输入/输出X8(方向可配置)
SMA连接器

FPGA收发器参考时钟X1对的差分时钟输入
FPGA X1对的差分时钟输出
FPGA X1的通用信号输出
TE连接:5-1814832-1

BNC连接器 SDI输入/输出端口X8
Samtec:BNC7T-J-P-GN-ST-TH1
参考输入X1
TE连通性:5-1634503-1
I2C连接器 I2C连接器引脚用于外部PC控制
12G-SDI电缆驱动器/均衡器 德州仪器:LMH1297RTV
视频时钟发生器 德州仪器:LMH1983SQE / NOPB
SD / HD视频同步分隔符 德州仪器:LMH1981MTX / NOPB
超低抖动时钟发生器 德州仪器:LMK03328RHS
时钟多路复用器 IDT / RENESAS:854S057BGILF

包装清单

12G-SDI FMC卡R. 1
M2.6 37mm六角形不锈钢间隔物 4.
M2.6 10mm六边形不锈钢间隔物 2
M2.6摇头螺钉 6.
跳线插头 4.
包装列表/预防措施(日语) 1
包装列表/预防措施(英语) 1

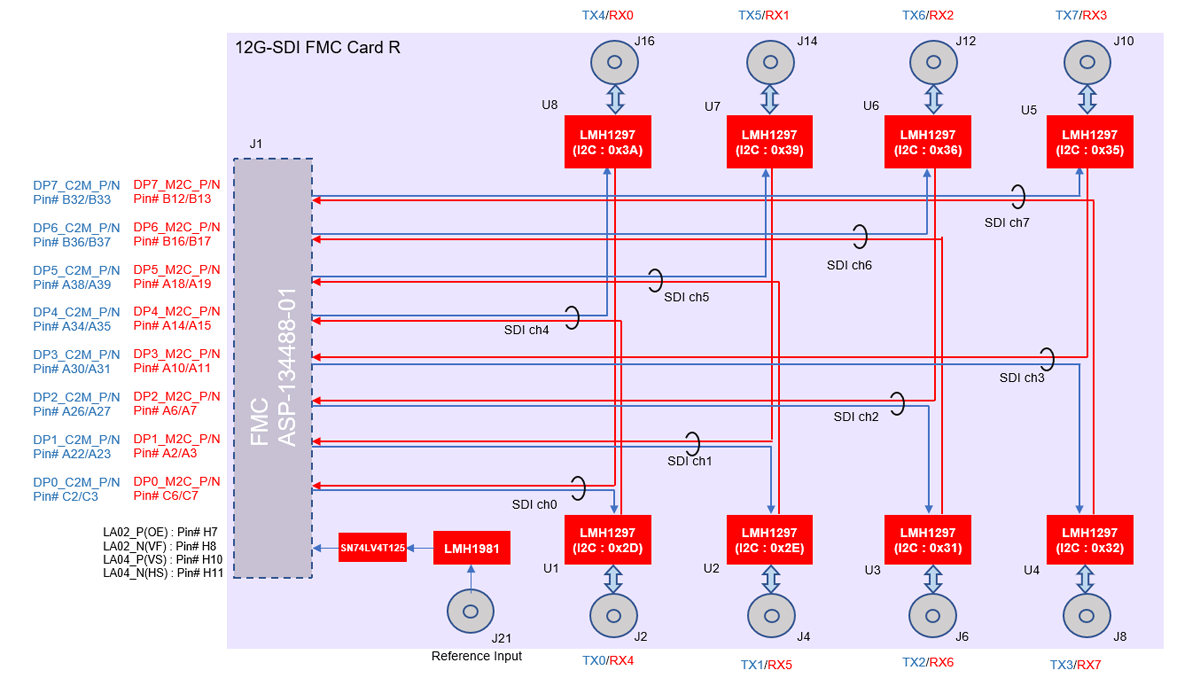

SDI连接概述

12G-SDI卡R连接概述

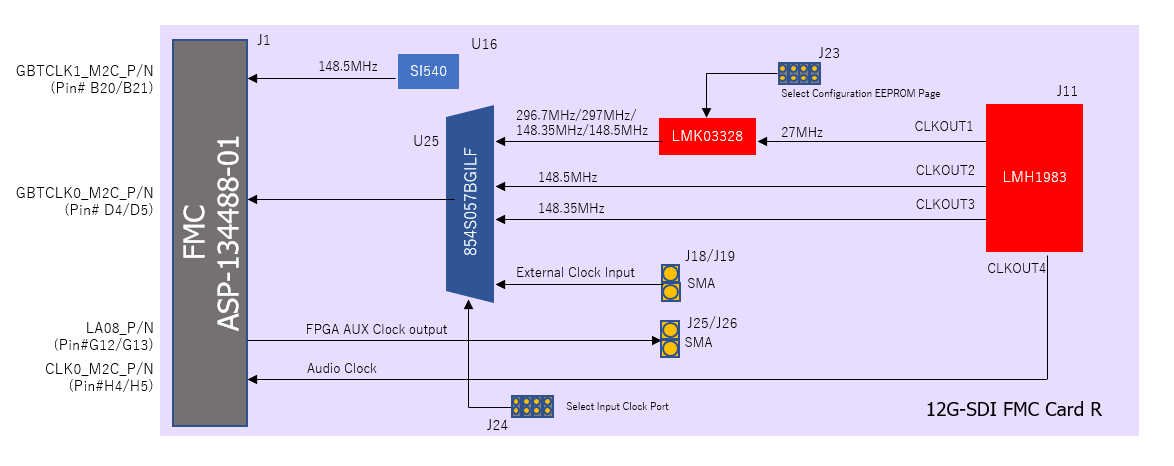

时钟树

12G-SDI卡R CLK树

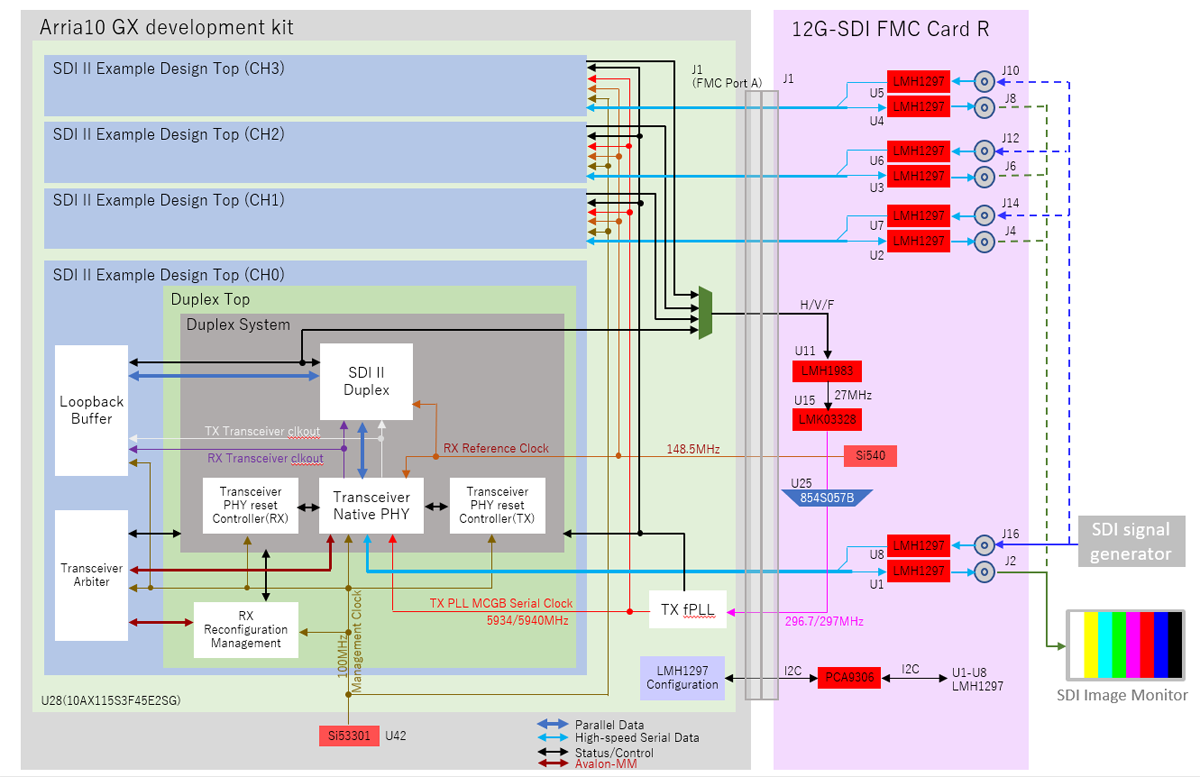

参考设计框图

12G-SDI FMC卡R REF设计框图
