100BASE-T1 HSMC卡(停产)
100BASE-T1 HSMC卡是一种具有wide - reach功能的扩展卡®100BASE-T PHY，高清图像传感器摄像头模块，显示端口®接口和音频编解码器，用于各种FPGA开发套件与英特尔定义的高速mezz卡(HSMC)连接器®。
您可以快速开始使用高清摄像机和宽带视频传输的评估，因为该产品包括一根用于宽带和高清摄像机模块的双绞线。
注:网络评估需要BroadR-Reach接口的对端设备
特性
| 主要设备 |
BROADCOM宽带接入PHY BCM89810
模拟设备音频编解码器
志野高科高清图像传感器摄像模块KBCR-S02TXG-HPB1022
|
| 接口 |
HSMC(高速mezz卡)连接器
BroadR-Reach连接器
显示端口连接器
音频/杰克 |
| 电力设备 | 恩皮里恩:EN6337QI, ER3125QI, EY1501DI-ADJ |
| 其他 | 包括一根2米双绞线，用于宽带 |
评价系统样本设计
通过连接100BASE-T1 HSMC卡，可以对其各种接口进行评估ldsports乐动体育 (本产品不包含)。
 |
 |

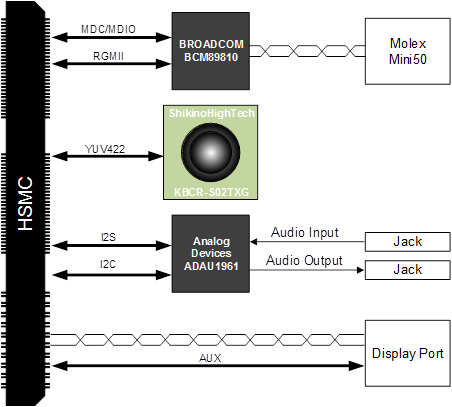

框图
