10/100米以太网卡

100 Baset-1 Broadr-Reach Phy，HD摄像机模块，DisplayPort，音频I / F子卡

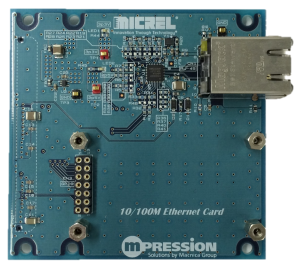

100mether_0.png.

P / N：KGT100ENTCD

10/100米以太网卡是一个用于使用Altera FPGA的基板的子卡，可达到10 / 100MbitEthernet。此子卡使用MICREL的以太网PHY，LDO，时钟设备和HSMC连接器。通过与基于Altera FPGA的基板连接，FPGA设计人员可以快速使用10 / 100Mbit以太网接口开始设计和评估。

特征

主要设备 MICREL ETHERNE PHYksz8081mnxia
时钟设备 MICREL CLK.DSC1121DI1（25MHz）
力量 3.3V - 从HSMC连接器提供
2.5V - MICREL LDOMIC5366-2.5YC5
其他 电源LED X2（2.5V，3.3V），状态LED X2（Link / Active，Speed）
HSMC连接器x 1

用例例

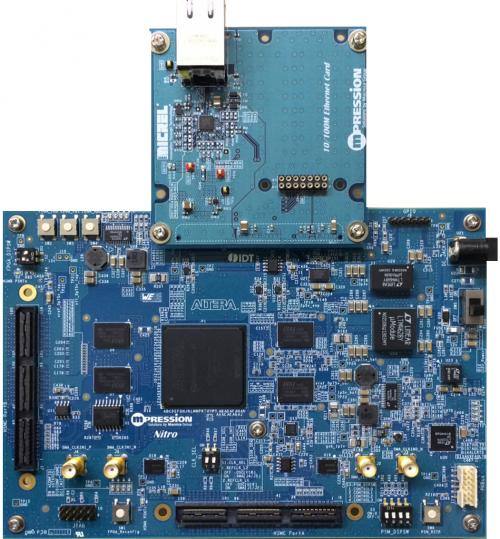

通过连接10 / 100m以太网卡ldsports乐动体育 （单独出售）使用HSMC连接器，设计人员可以非常快速地使用以太网接口启动FPGA设计。（此图片显示使用千兆以太网卡的情况）

100mmicrelbts_0.jpg.

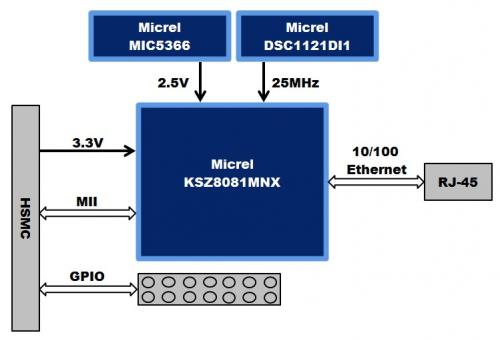

框图

10_100EthernetCard_0.jpg.
