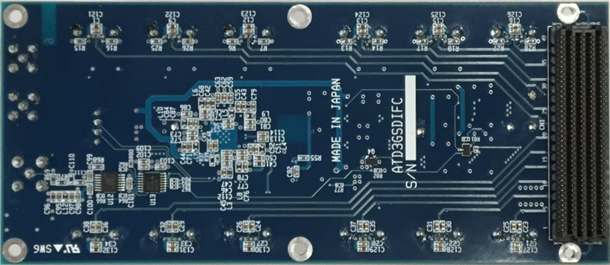

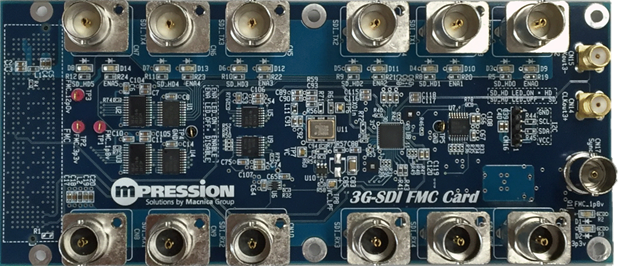

3 g-sdi融合卡

FPGA的FMC (Mezzanine Connector)子卡,符合FMC ALTERA LPC+标准。该卡用于扩展FPGA评估板的功能,通过将该卡插入任何具有FMC的各种类型的FPGA评估板中,您可以评估3G-SDI、HD-SDI和SD-SDI接口。

与此卡连接的评估板是英特尔®Arria®10 GX FPGA开发套件

注意:英特尔®Arria®10 GX FPGA开发套件可单独购买。

规范

外形尺寸 69毫米x160毫米
印刷电路板 6层FR4
融合 Samtec asp - 134488 - 01
电力供应 3.3 V/VADJ (1.8 V)/ 12v from FMC
视频同步分离器 德州仪器LMH1981
视频时钟发生器 德州仪器LMH1983
接口

活动BNC TX x 6
主动BNC RX x 6
元器件输入BNC × 1
时钟输出SMA × 1对

框图

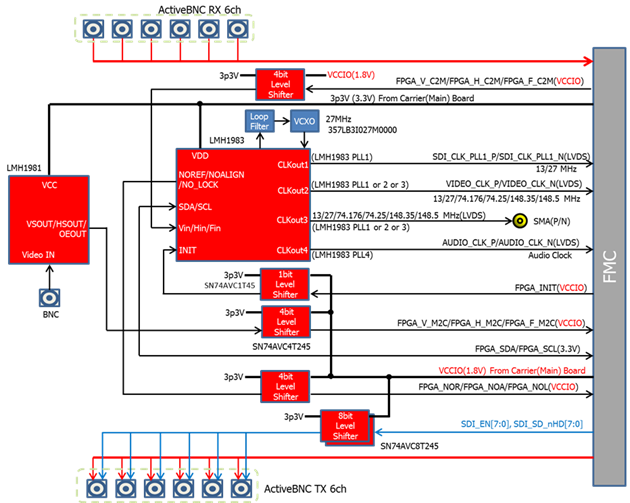

3 gsdi_blk.png

3G-SDI FMC卡框图

评估的例子

使用英特尔®Quartus Prime 16.0 Transceiver Toolkit,可以测试Arria 10gx中收发器之间的2.97Gbps环回。

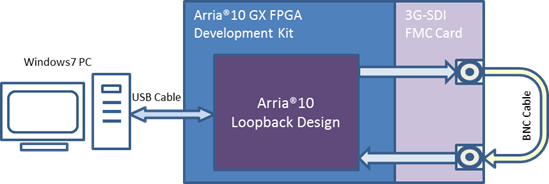

3 gsdi_lpbk_blk.png

3G-SDI FMC卡收发器工具箱环回设计框图

订购信息

产品名称 3 g-sdi融合卡
零件号 3 gsdifmccd

装箱单

3 g-sdi融合卡 1个人电脑。
37-mm垫片 4个人电脑。
10毫米垫片 2 pc。
盘头螺钉 6个人电脑。
装箱单/预防措施(日语) 1 sht。
装箱单/预防措施(英语) 1 sht。
