嵌入式卡(已停产)
PCI Express电缆,1000Base-T以太网PHY,UART,SRAM / Flash HSMC子卡

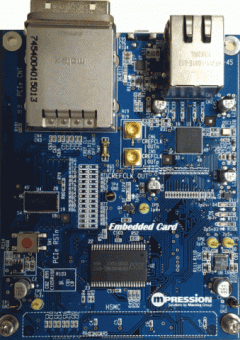

嵌入式卡是具有PCI Express Cable的扩展卡(* 1),千兆以太网和UART接口和SRAM和Flash存储器,适用于带英特尔的各种FPGA开发套件®由英特尔定义的高速夹层连接器(HSMC)®。此卡的用户可以使用英特尔开始开发和评估嵌入式设计®软处理器核心NIOS II与提供的存储和工作存储器区域和外设接口,只需仅通过将此卡附加到基板即可。
(* 1)与MUNULAUL NITRO板一起使用时,仅支持HSMC端口A和B.乐动体育投注app下载
(* 2)套件不包括在套件中。
特征
主要设备 | KSZ 9031MNX(以太网PHY),FT234xd(USB到UART Bridge),DS50PCI402SQ(PCIe Repeater) |
时钟设备 | ICS854104AGILF(时钟缓冲器) |
SRAM设备 | IS61WV25616BLL-10TLI / 512KB(4Mbit) |
闪存设备 | JS28F128P30BF75A / 16MB(128Mbit) |
界面 | RJ45(以太网),PCIe电缆,SMP(PCIE时钟),USB Micro B连接器(UART) |

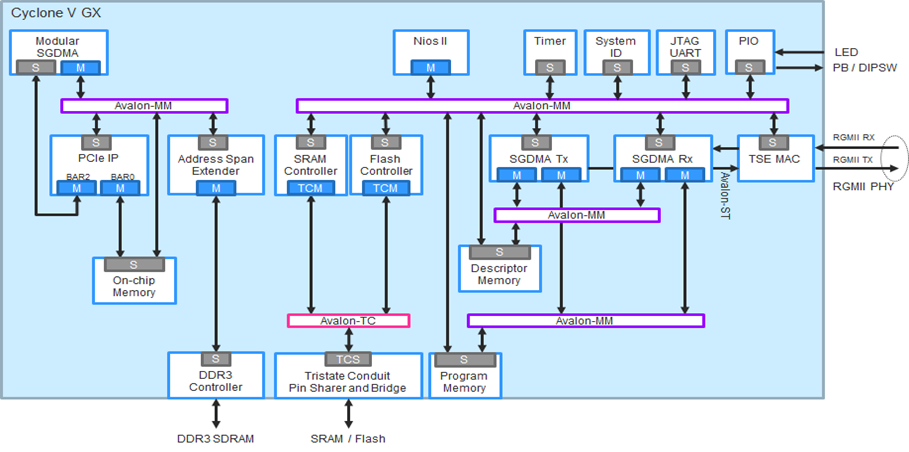

其他特性 | 通过HSMC连接器与英特尔FPGA的评估/开发套件连接。 示例设计可用,10/100或千兆以太网,PCI Express端点,UART环回,SRAM /闪存写和读取测试 |

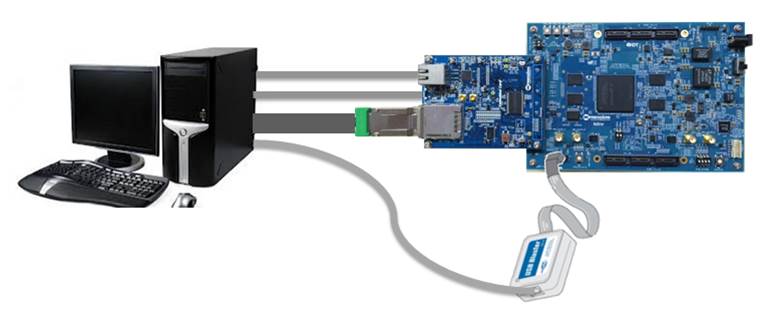

评估的示例连接
MUNULAUL NITRO板的示例评估环境。它可以扩展有用的接口和嵌入式外围设备。
