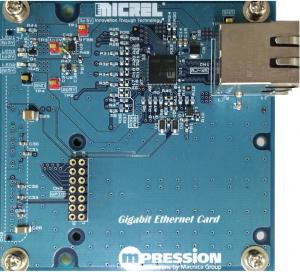

千兆以太网卡


P / N: KGTGENTCD

千兆以太网卡是与Altera fpga基板一起使用的子卡,以实现千兆以太网。该子卡使用Micrel的以太网PHY, LDO,时钟设备和一个HSMC连接器。通过与Altera基于FPGA的基板连接,FPGA设计人员可以使用千兆以太网接口快速开始设计和评估。

规范

主要设备 Micrel以太网PHYKSZ9031MNXIA
时钟设备 Micrel CLKDSC1121DI1(25兆赫)
权力 3.3V -由HSMC连接器提供
2.5V - Micrel LDOmic5303 - 2.5亿美通
1.2V - Micrel LDOMIC37122YMT
其他人 2、状态LED x2 (Link/Active, Speed)
HSMC连接器x 1

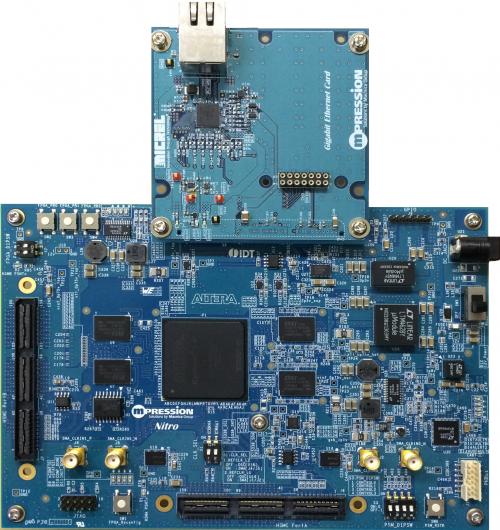

用例的例子

通过千兆以太网卡与ldsports乐动体育 (单独出售)使用HSMC连接器,设计师可以开始FPGA设计使用以太网接口非常快。

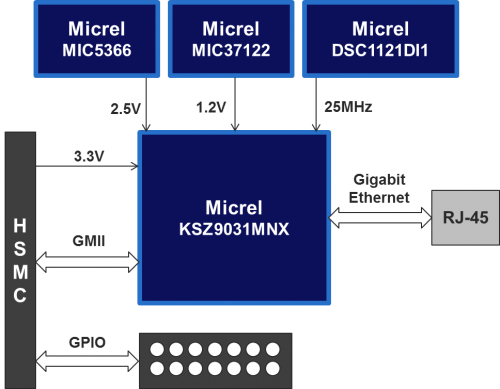

框图
