Hdmi 2.0 fmc / hsmc卡
FMC / HSMC子卡扩展HDMI 2.0接口

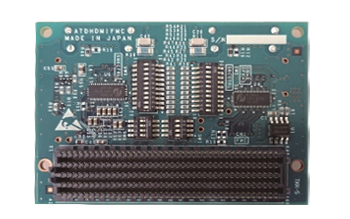

HDMI 2.0 FMC CARD是FPGA的FMC (Mezzanine Connector)子卡，符合FMC ALTERA LPC+标准。它扩展了FPGA评估板的HDMI 2.0接口与FMC，如Intel®Arria®10 GX FPGA开发工具包。这张卡已被验证与英特尔®Arria®10 GX FPGA开发工具包通过实现Macnica HDMI 2.0 Tx/Rx IP。

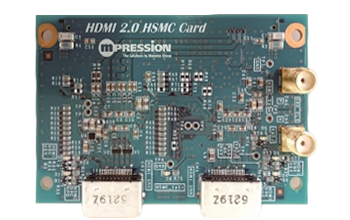

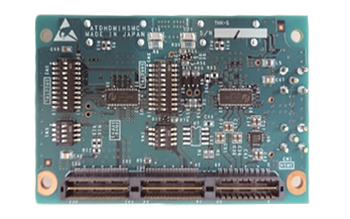

还有另一个HDMI 2.0 HSMC卡与HSMC接口代替FMC。
注意:英特尔®Arria®10 GX FPGA开发套件和Macnica HDMI 2.0 Tx/Rx IP可以单独购买。
|
|
|
|
规范(FMC卡)
| 电力供应 | 3.3 v, 1.8 v (VADJ) |
| 大小 | 69.0毫米x50.0毫米 |
| 印刷电路板 | 6层FR-4 |
| HDMI接口 | 输入x1 /输出x1 |
| HDMI赶回 | PI3HDX1204-B |

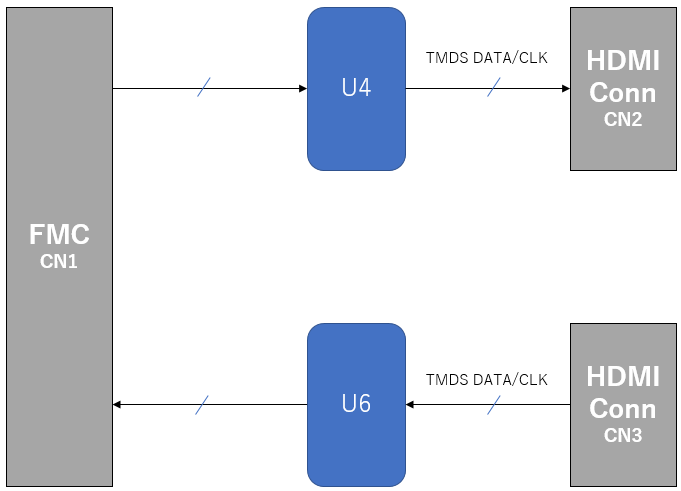

框图
评估的例子
HDMI 2.0 FMC卡接收4k播放器播放的视频并传输到4k显示器。视频在套件的FPGA中循环播放。
