LVDS接口卡(已停产)

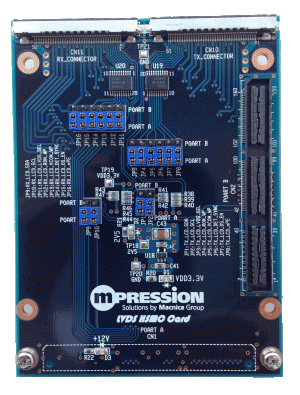

LVDS连接器HSMC卡
使用LVDS电缆(万多电通有限公司。)随LVDS接口卡一起交付,可以使用Intel®开发套件对LVDS接口进行评估。
由于此接口卡不仅设计LVDS连接器用于Tx(传输)/ Rx(接收),而且HSMC连接器用于外部电缆连接,您将评估除LVDS引脚使用with的其他I/O引脚功能Terasic的HSMC高速电缆。
该LVDS接口卡通过HSMC连接,可以轻松为您提供与Intel®开发工具包相结合的LVDS评估环境。

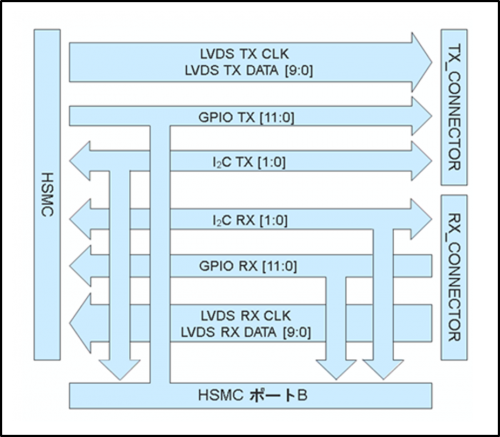

规范
主要设备 | TI SN74LVC541APW(电平偏移缓冲器) TI PCA9306DCTR (I2C Level shift buffer) |
HSMC连接器 | Samtec ASP-122952-01 (A端口) Samtec ASP-122953-01 (B端口) |
LVDS连接器 | JAE电子FI-RE51S-HF |
评价环境的例子

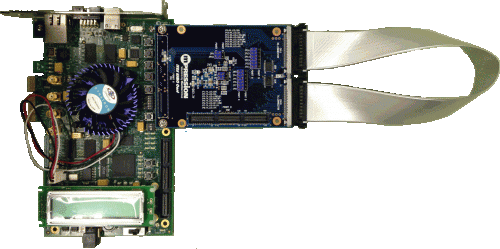

通过使用交付的LVDS电缆,不仅可以简单的Tx(传输)/ Rx(接收器)评估,而且可以通过环回评估同时进行Tx和Rx验证,无需外部板连接。
