MIPI液晶卡(已停产)
MIPI D-PHY DSI接口LCD HSMC卡

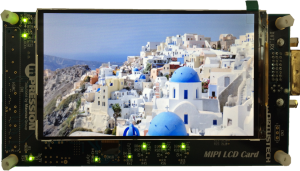

MIPI LCD卡是一款带有Ortus Technology的TFT-LCD监视器(COM48H4M87ULC)和Meticom的MIPI D-PHY DSI发射机(MC20002), Texas Instruments DVI接收器(TFP401A)和THine Electronics TTL/CMOS到V-by-One®HS转换IC (THCV217)的子卡。
这款来自Ortus的透射式TFT-LCD显示器具有优秀的图像质量和户外能见度,它采用了突破性的“高透率”面板和利用户外反光光线的独特光学设计。
此卡有一个HSMC连接器与英特尔连接®开发工具包或Mpression的各种基板,如Helio, beryl, Hydra和Nitro。视频流从DVI连接器输入到这个MIPI LCD卡,然后到DVI接收器(TFP401A),并使用V-by-One®HS转换IC (THCV217)转换为V-by-One HS,然后传输到英特尔®FPGA在基板上通过HSMC实现。视频流现在在FPGA内使用西北逻辑的IP转换为MIPI D-PHY DSI,最后输出到HSMC连接器,然后通过MIPI D-PHY DSI发射机(MC20002)输出到MIPI兼容的TFT-LCD监视器。
提供了一个完整的MIPI显示串行接口(DSI)解决方案的示例设计,用于中小型、高分辨率面板应用,使用该卡和FPGA板与HSMC连接器。
规范
零件号 | ALTHSMCMIPILCD |
液晶显示器面板 | 奥特斯科技股份有限公司 |
MIPI D-PHY连接器 | ATX526124(松下公司) |
MIPI D-PHY DSI发射机 | MC20002 (Meticom GmbH) |
DVI接收机 | TFP401A(德州仪器公司) |
TTL / CMOS V-by-One®HS |
THCV217(你电子公司) |
其他接口 | DVI |
扩张连接器 | HSMC |
大小(W / D) | 78毫米x156毫米 |
框图
连接示例演示
此卡(ALTHSMCMIPILCD)通过HSMC连接器提供连接Hydra (ALTHYDRA5CGX)、Nitro (ALTNITROC5GX)和其他Intel FPGA平台的MIPI®DSI评估环境。我们还提供DVI到MIPI DSI演示设计,该卡与英特尔FPGA平台。
演示设计
从DVD播放机接收图像数据,通过MIPI DSI显示到LCD模块九头蛇(ALTHYDRA5CGX),ldsports乐动体育 旋风V GX板。
设计组件
- 西北逻辑MIPI DSI IP核心
- V-by-One®HS接收机IP
- DSI IP核心控制逻辑和LCD面板控制逻辑
- 90度旋转模块和英特尔VIP
