SFP + X4 FMC卡
具有SFP +连接器的FMC子卡，用于评估FPGA中的高速串行收发器
 |
 |

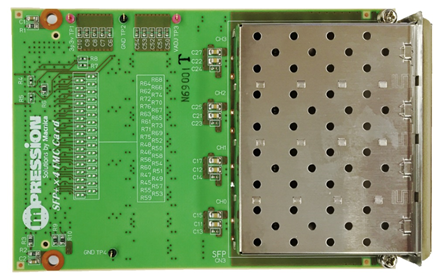

最佳 |

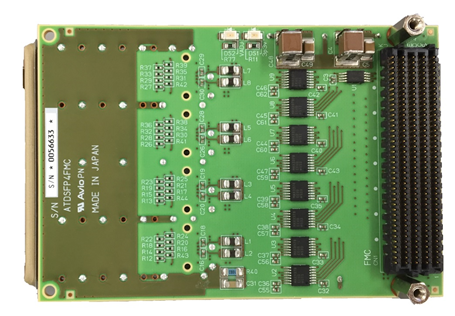

底部 |
该卡是FPGA夹层连接器（FMC）子卡，符合HPC标准。通过将此卡插入FPGA评估板，您可以通过利用各种FPGA功能来评估FPGA的高速串行收发器。
已验证与此卡连接的评估板是英特尔®arria.®10 GX FPGA开发套件。
注意：英特尔®arria.®10 GX FPGA开发套件可单独购买。
规格
| 外部尺寸 | 69毫米x 115 mm |
| 印刷电路板 | 8层Megtron6 |
| FMC. | Samtec ASP-134488-01 |
| 电源供应 | 3.3 V / VADJ（1.8 V）来自FMC |
| 界面 | SFP + CAGE＆MECT（x4） |

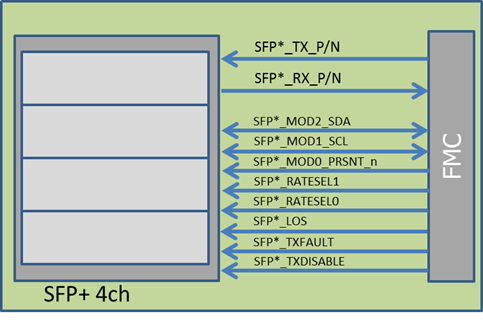

框图
SFP + X4 FMC卡框图
评价例
使用Altera Quartus Prime 16.0收发器工具包，您可以在Arria 10 GX的收发器之间测试10.3125 Gbps环回。

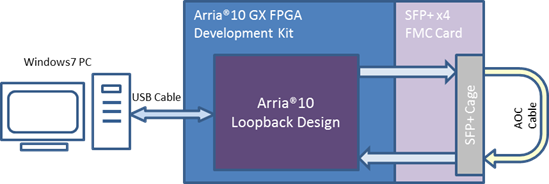

SFP + X4 FMC卡收发器工具包环回设计框图
订购信息
| 产品名称 | SFP + X4 FMC卡 |
| 零件号 | SFP + X4FMCCD. |
包装清单
| SFP + X4 FMC卡 | 1个。 |
|---|---|
| 37毫米间隔物 | 2个。 |
| 10毫米间隔物 | 2个。 |
| pan | 4个电脑。 |
| 包装列表/预防措施（日语） | 1个。 |
| 包装列表/预防措施（英语） | 1个。 |
