V-by-One HS FMC卡
FMC子卡为V-BY-ONE HS IP核心
V-by-one®HS是由Thine Electronics，Inc。开发的平板显示市场的前沿高速接口技术。
这个女儿卡可用于验证V-BY-ONE®通过V-BY-ONE连接到英特尔FPGA开发板FMC连接器的HS接口®HS TX / RX IP实现。除了V-by-oon®HS TX / RX IP，您还可以验证在FPGA中内置的收发器。
对于你的V-by-one®HS验证，除了准备英特尔®FPGA开发板，您需要获得许可证（用于评估或生产）macnica v-by-one®HS TX / RX IP提前。
Macnica验证的开发板与此卡连接英特尔®arria.®10 GX FPGA开发套件。
特征
| 界面 | FMC英特尔®+，FX16连接器通过Hirose Electric |
| 主要设备 | Silicon Labs Si5338B，SI5317 |
| 其他 | 可以通过FMC Intel连接到评估板®LPC +。 乐动体育投注app下载支持16对V-BY-ONE®HS界面 |

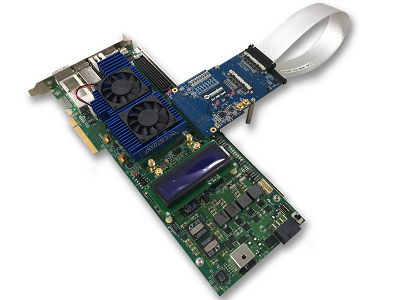

评估环境示例
使用包含的FFC电缆，您可以通过仅使用一组开发套件和卡的环回连接同时评估TX和RX，而无需为互连的单独套件准备单独的套件。

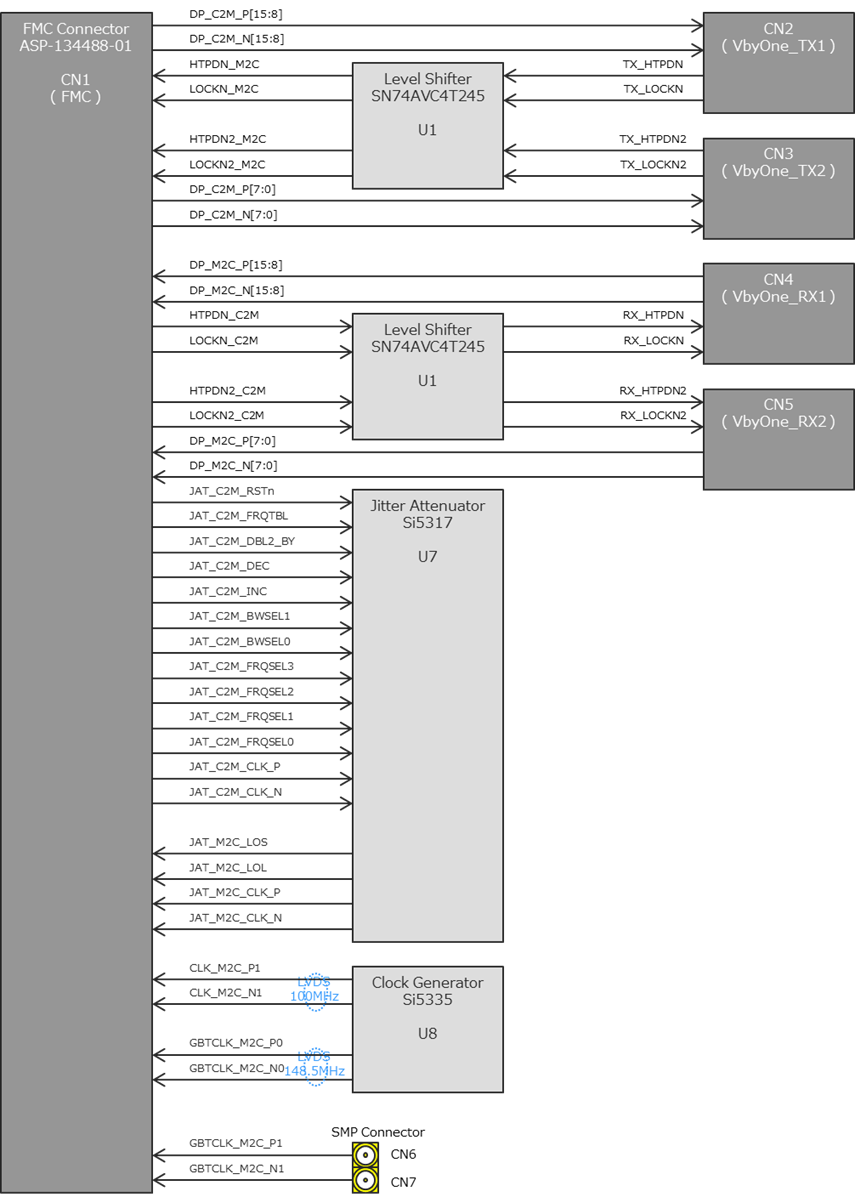

框图
