V-by-One HS HSMC卡

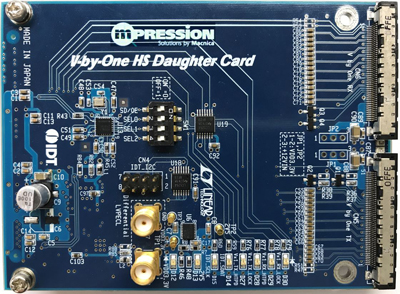

V-by-One HS IP核的HSMC子卡

V-by-One^®HS是THine电子公司为平板显示市场开发的一种领先的高速接口技术。
此子卡可用于验证V-by-One^®HS接口，连接Intel的HSMC连接器^®FPGA开发板与V-by-One^®HS Tx/Rx IP实现。
除了v -by- 1^®HS Tx/Rx IP，也可以验证FPGA内建的收发器。
为你V-by-One^®HS验证，除准备Intel FPGA开发板外，还需要获得用于评估或生产的licenseMacnica V-by-One^®HS Tx / Rx IP提前。
Macnica验证的与此卡连接的开发板是英特尔^®Cyclone IV GX FPGA开发工具包。

特性

接口	HSMC, FX16连接器由广濑电气
主要设备	Si5317、IDT5V49EE504NLG LT3029EDE
其他人	可以连接到HSMC的评估板吗 乐动体育投注app下载支持8对V-by-One HS接口 乐动体育投注app下载支持Macnica开发的V-by-One HS IP

评估和验证

使用包含的FFC电缆，您可以通过仅使用一套开发套件和卡的环回连接，同时评估Tx和Rx，而无需准备单独的套件进行互连。

框图
