CiP-1董事会


“压印cip1”是基于电感式传感器技术设计的非接触式应变乐动app下载传感器。

CiP-1有望用于环境传感器屏蔽。电感式传感器已应用于非接触式应变传感器,可检测金属平面的载荷变形或螺钉松动。乐动app下载当检测到问题时,用户可以通过CiP-1上的Ambient Light, Temperature and Humidity Sensors获取的环境参数信息分析问题发生的原因。

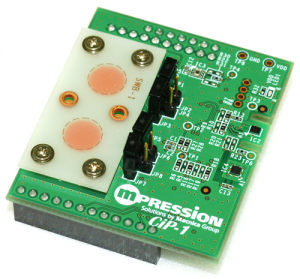

CiP-1板载TI的电感传感器(零件号:LDC1612)、环境光传感器(OPT3001)、温湿度传感器(HDC1000)和非接触式温度传感器(TMP007)。乐动app下载

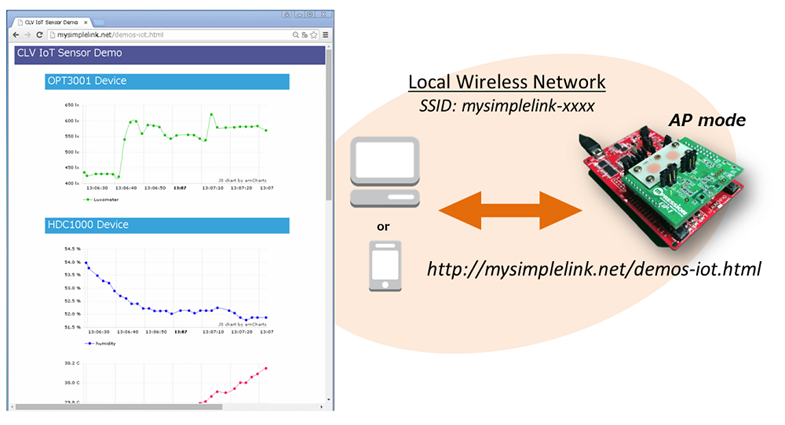

CiP-1插头安装在TI的评估开发平台上,CC3200MOD LaunchPad作为传感器屏蔽,传感器数据被传输到配备Wi-Fi的设备,包括智能手机、平板电脑和pc。


突出了

  • 可用于确认传感器数据,该数据由CiP-1与CC3200MOD Launchpad通过Wi-Fi网络获取。
  • 乐动app下载实现了非接触式应变传感器作为感应传感的应用。
  • 当目标物体发生应变时,可检测和分析环境光、温度、湿度和非接触温度。乐动app下载

特性

电感式传感器 P/N: LDC1612(德州仪器)
温度、湿度传感器 P/N: HDC1000 (Texas Instruments)
乐动app下载非接触式温度传感器 P/N: TMP007 (Texas Instruments)
环境光传感器 P/N: OPT3001(德州仪器)
10针母连接器头(用于CC3200MOD发射台)
