IEEE1588GE卡(已停产)
HSMC子卡评估IEEE1588精确时间协议
最佳 |
底部 |
此卡是一个用于扩展功能的子卡,以支持IEEE1588精密时间协议标准,符合高速夹层卡规范。乐动体育投注app下载通过将此卡插入评估板,您可以使用各种FPGA函数来评估关于IEEE1588的千兆以太网。
迄今已核实与此卡连接的评估板是ldsports乐动体育 。
相关解决方案:IEEE1588协议栈包
注意:硝基旋风®V GX I / O扩展基板和IEEE1588协议栈包可以单独购买。
规格
外部尺寸 | 78.105 mm×100.00 mm |
印刷电路板 | 6层FR4 |
HSMC | 1 |
电源供应 | 3.3V,2.5V,1.8V,1.0V |
千兆以太网PHY | Marvell 88e1512 x 2 |
IDT时钟 | IDT 8T49N285. |
界面 | RJ45 x 2 |

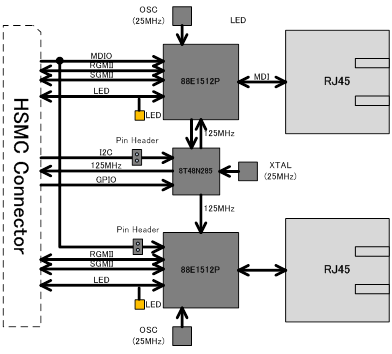

卡框图
评价例

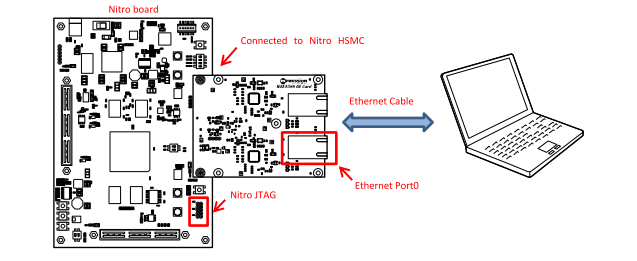

Nitro Board和IEEE1588 GE卡用于Ping测试
订购信息
产品名称 | 1588 GE Marvell HSMC卡 |
零件号 | 1588Gemvlhsmccd. |
包装清单
IEEE1588 GE卡 | 1个。 |
---|---|
5毫米间隔物 | 2个。 |
垫圈 | 2个。 |
坚果 | 2个。 |
4毫米泛头螺钉 | 2个。 |
包装列表/预防措施(日语) | 1 sht。 |
包装列表/预防措施(英语) | 1 sht。 |
