EasySS
SDI-IP网关System-On-Module
EasySS是一个实现SDI-IP网关符合SMPTE的系统上模块®ST2110标准。SMPTE®ST2110是视频/音频/辅助的IP* 1专业媒体行业的标准套件，它推动了从SDI到基于ip的广播应用的运动。
EasySS实现”媒体通过IP* 1包由MACNICA在FPGA上开发的，通过将其与底板相结合，可以立即评估SDI-IP网关。
* 1:互联网协议
* 2:知识产权

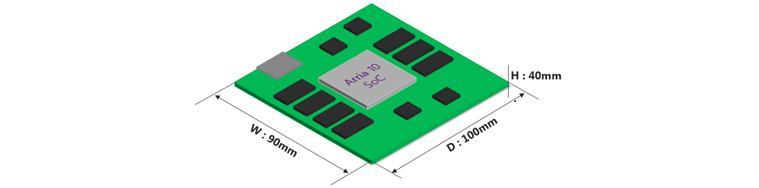

EasySS
EasySS踢脚板
特性
- System-On-Module
- 基于SMPTE ST2110标准的SDI-IP网关功能
- 配合踢脚板进行即时评估
- 节省大量的时间和成本
规范
| 版 | 10克 | 25克 |
|---|---|---|
| 方向 | 双工 | 单纯形 |
| 视频输入 | HD-SDI x6ch |
HD-SDI x8ch 3 g-sdi x8ch 四3 g-sdi (2 si) x2ch 12 g-sdi x2ch * |
| 视频输出 | HD-SDI x8ch 3 g-sdi x8ch 四3 g-sdi (2 si) x2ch 12 g-sdi x2ch * |
|
| SMPTE的以太网接口 | 10 gbase SFP + x2ch 1GBase-R SFP x2ch (for PTP)* |
25 gbase SFP28 x2ch 1GBase-R SFP x2ch(for PTP)* |
| REF输出 | 黑爆:NTSC或PAL Tri-Sync *: 1080/60/59.94/50I |
|
| 乐动体育投注app下载支持SMPTE概要 | SMPTE 2110 -10 / * / -30/-31 * -20/-21 / -40 SMPTE 2022 * 6 * / -7/-8 SMPTE 2059 -1/-2 |
|
| 编解码器 | 哥斯达黎加人* JPEG-XS * (ST2110-nn) |
--- |
| 控制接口 | 1000 base - t (RJ45), UART (USB), USB-OTG | |
| 乐动体育投注app下载支持IGMP版本 | IGMP v2, v3 | |
| 其他 | FW远程更新、告警监控 | |
| 叠加连接器 | 高密度200针(T.B.D.) | |
| 尺寸:宽×深×高(mm) | 90 x 100 x 33(待定) | |
| EasySS的力量 | 直流+ 12v / 2a (tb .) | |
| 参考板尺寸宽×深×高(mm) | 尺寸:160 x 280 x 38 (tb) | |
| 裁判局的权力 | 直流+ 12v / 2a (tb .) | |
*:初步
框图
时间表
- 10 g版本
- 发布时间表正在计划中
- 25 g版
- 发布时间表正在计划中
*请联系我们关于发乐动app下载布时间等
预期的客户
- 广播设备制造商
- 基于SDI的设备制造商(如高端投影仪等)
