HDMI 2.0 TX IP / HDMI 2.0 RX IP
实现高速接口符合HDMI 2.0标准
HDMI 2.0 TX / RX IP为英特尔FPGA提供了HDMI 2.0标准的发射/接收功能。其最大传输速率为18 Gbps,使能够传输和接收到RGB 24位4K2K @ 60P视频。
用户可以非常快速,轻松地将其HDMI 2.0兼容的产品带到市场上。
特征
- 使用英特尔FPGA启用HDMI 2.0传输和接收
- 18 Gbps最大传输速率,支持RGB 24位4K2K @ 6乐动体育投注app下载0P发射和接收(但是,取决于所用FPGA)
- HDMI操作由第三方合规性测试确认。
规格
- 乐动体育投注app下载支持DVI模式
- 乐动体育投注app下载支持深颜色(30位/ 36位/ 48位)模式
- 乐动体育投注app下载支持显示数据通道(DDC),状态和控制数据通道(SCDC)控制
- 乐动体育投注app下载支持热插拔检测,+ 5V电源驱动控制
- 乐动体育投注app下载支持音频
* 1:不支持以下功能。乐动体育投注app下载
·内容保护
* 2:下面的功能需要在IP之外提供。
·消费电子控制(CEC)
·HDMI以太网和音频返回通道(HEAC)
乐动体育投注app下载支持的设备
- Cyclone V GX(转移率有限)
- 旋风10 GX.
- Arria V GX(转移率有限)
- Arria 10 GX.
请联系MacN乐动app下载ica销售部门了解其他设备。
可交付成果
- 加密RTL(Verilog HDL)
- 参考设计
- 仿真环境(适用于MODELEIM)
- 用户手册,参考手册,仿真手册
设备反向利用
方向 | 设备 | 符号 每时钟 |
资源 | |||
---|---|---|---|---|---|---|
施工 | 登记 | 阻止内存 (M20K或M10K) |
DSP块 | |||
TX. | Cyclone V GX. | 2 | 1808.0 | 3560. | 9. | 0. |
4. | 2578.0 | 4026 | 21. | 0. | ||
Arria V GX. | 2 | 1887.0 | 3561 | 9. | 0. | |
4. | 2715.0 | 4011 | 22. | 0. | ||
Stratix V GX. | 2 | 1873.0 | 3493. | 9. | 0. | |
4. | 2648.0 | 4579 | 15. | 0. | ||
Arria 10 GX. | 2 | 1939.0 | 3487. | 9. | 0. | |
4. | 2672.0 | 4603. | 15. | 0. | ||
RX. | Cyclone V GX. | 2 | 3469.0 | 5221 | 7. | 0. |
4. | 5690.0. | 7996 | 10. | 0. | ||
Arria V GX. | 2 | 3453.0 | 5216. | 7. | 0. | |
4. | 5710.0 | 8054 | 10. | 0. | ||
Stratix V GX. | 2 | 3395.0 | 5038. | 7. | 0. | |
4. | 5670.0 | 7898 | 10. | 0. | ||
Arria 10 GX. | 2 | 3447.0. | 5072 | 7. | 0. | |
4. | 5728.0. | 7821. | 10. | 0. |
*上表中的值基于实现示例。根据用户的系统配置可能存在一些变化。
评估环境

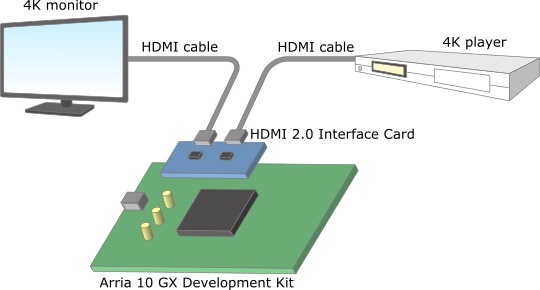

来自4K播放器的视频由接收器IP接收,视频从发射机IP输出到4K监视器。
类别 | 产品名称 | 小贩 |
---|---|---|
基地板 | arria.®10 GX FPGA开发板 | 英特尔 |
女儿卡 | HDMI 2.0接口卡 | m |
